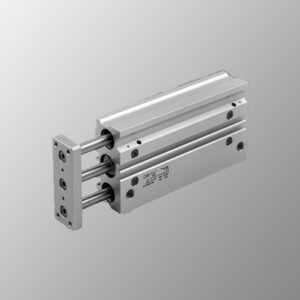

Cilindros compactos guiado SERIE CMPG

En la camisa en barra de aluminio anodizado están directamente montados los casquillos de guiado de las columnas. Se puede escoger entre dos soluciones de casquillos de guía: casquillos de bronce sinterizado aparejadas con columnas en acero al carbono cromado y rectificado, o guías a recirculación de bolas aparejadas con columnas en acero templado, cromado y rectificado. En un lado del cuerpo están las ranuras para alojar los sensores del tipo rasante. Existe la versión no amortiguada, en la que el golpe de final de carrera está silenciado por juntas frontales en NBR, o la versión amortiguada, con tornillos regulables para graduar la amortiguación. Por la fijación hay agujeros roscados y agujeros calibrados para orificios de referencia.

Diámetros disponibles (mm): 16; 20; 25; 32; 40; 50; 63; 100
